Bentuk dan Ukuran Standar Chip Resistor (SMD Resistor) – Resistor merupakan komponen elektronika pasif yang paling sering ditemukan dalam rangkaian elektronika. Hampir setiap rangkaian elektronika menggunakannya. Seiring dengan perkembangan teknologi fabrikasi dalam industri Komponen Elektronika dan juga tuntutan konsumen yang mengharapkan peralatan Elektronika yang semakin kecil dan portabel, Resistor saat ini telah dapat dibuat dengan ukuran yang sangat kecil dan ringan sehingga dapat dengan mudah diaplikasikan ke dalam peralatan elektronika yang portabel (dapat dibawa kemana-mana).

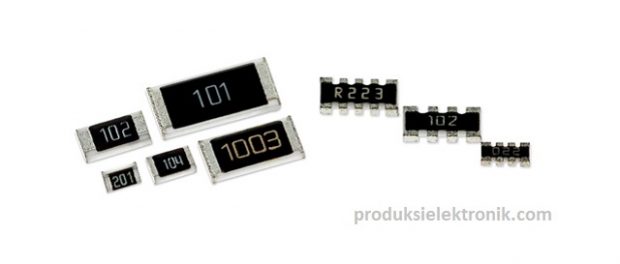

Resistor yang berukuran kecil pada umumnya dipasang oleh Mesin produksi SMT (Surface Mount Technologies) dengan kecepatan yang sangat tinggi dan juga tingkat akurasi yang tinggi. Komponen Resistor yang dapat dipasangkan oleh Mesin Produksi SMT adalah Resistor yang berbentuk Chip atau sering disebut juga dengan Komponen SMD (Surface Mount Devices). Bentuk Chip Resistor atau SMD Resistor ini biasanya dikemas menjadi bentuk petak seperti gambar dibawah ini :

bentuk dan ukuran standar chip resistor (smd resistor)

Ukuran Chip Resistor juga bermacam-macam tergantung pada kebutuhannya dalam Rangkaian Elektronika, namun hampir semua produsen Chip Resistor mengikuti ukuran-ukuran standar yang telah ditetapkan. Pada umumnya Produsen Komponen Chip Resistor menggunakan Standar JEDEC. JEDEC adalah sebuah organisasi yang berfungsi untuk melakukan standarisasi untuk Komponen-komponen Elektronika.

Ukuran Standar Chip Resistor (SMD Resistor) diwakili oleh kode-kode numerik (angka). Kode Ukuran-ukuran tersebut ada yang memakai Inci (“) dan ada yang menggunakan metrik (mm) sebagai satuan pengukurannya. Sebagai Contoh kode 0603, kode 0603 menandakan Panjang komponen 0.060” dan Lebar Komponen 0.030”. Sedangkan untuk ukuran kode metrik, chip resistor yang ukurannya sama diwakili dengan kode Metrik 1608. Kode tersebut menandakan Panjang komponen 1.55mm (dibulatkan 1.6mm) dan Lebarnya 0.85mm.

Ukuran Standar Chip Resistor (SMD Resistor)

Untuk lebih lengkapnya, silakan lihat tabel dibawah ini untuk ukuran-ukuran Standar chip resistor atau SMD Resistor yang terdapat di Pasaran :

Kode Inci mm Power
Imperial Metrik Panjang (P) Lebar (L) Panjang (P) Lebar (L) Watt
01005 0402 0.016 0.008 0.41 0.20 1/32 (0.031)
0201 0603 0.024 0.012 0.6 0.30 1/20 (0.05)
0402 1005 0.04 0.02 1 0.50 1/16 (0.062)
0603 1608 0.06 0.03 1.55 0.85 1/10 (0.10)
0805 2012 0.08 0.05 2 1.20 1/8 (0.125)
1206 3216 0.12 0.06 3.2 1.60 1/4 (0.25)
1210 3225 0.12 0.1 3.2 2.50 1/2 (0.50)
1218 3246 0.12 0.18 3.2 4.60 3/4 (0.75)
2010 5025 0.2 0.1 5 2.50 3/4 (0.75)
2512 6332 0.25 0.12 6.3 3.20 1
